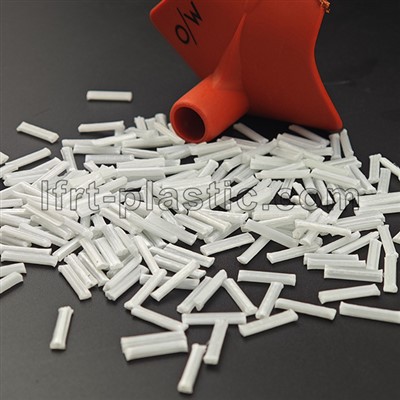

50 % najlon 6, ojačan z dolgimi steklenimi vlakni
Ta 50-odstotno dolg kompozit steklenih vlaken, zasnovan za vrhunsko togost in trdnost, je prvak pri zamenjavi kovin. Posebej je oblikovan za strukturne aplikacije, kjer sta kritična minimalna deformacija in neomajna zmogljivost pri ekstremnih obremenitvah. To je naš najzmogljivejši-razred, zasnovan tako, da neposredno nadomesti-aluminij in cink.
Profil zmogljivosti: prvak kovinske zamenjave
Specifična togost (togost-do-teža)
Odpornost proti lezenju (dimenzijska stabilnost pod obremenitvijo)
Tehnične specifikacije
Opomba: Ker je PA6 higroskopski material, na njegove lastnosti vpliva vsebnost vlage. Podatki so na voljo za stanje suhega-kot-ulivanja (DAM) in kondicioniranega (50 % RH).
| Lastnina | Testna metoda | metrika (DAM) | Metrika (COND) |
|---|---|---|---|
| Gostota | ISO 1183 | 1,53 g/cm³ | 1,53 g/cm³ |
| Natezni modul | ISO 527 | 15.000 MPa | 11.000 MPa |
| Natezna trdnost | ISO 527 | 211 MPa | 160 MPa |
| Izod udarec z zarezo (23 stopinj) | ISO 180 | 42 kJ/m² | 27 kJ/m² |
| Temperatura toplotne deformacije (1,8 MPa) | ISO 75 | 208 stopinj | - |
Prenesite celoten podatkovni list LFT PA6 GF50 PDF
Aplikacije, ki zahtevajo največjo togost
Avtomobilska šasija in BIW
Strukturni prečni{0}}nosilci, ojačitve podvozja in komponente-v-belem (BIW) nadomeščajo jeklo.
Baza industrijske robotske opreme
Okvirji meroslovne opreme, podstavki obdelovalnih strojev in komponente, pri katerih je dimenzijska stabilnost najpomembnejša.
Škatla za plinsko pištolo za žeblje
Vojska in obramba
Šasije oborožitvenih sistemov, nosilci taktične opreme in komponente lahkega oklepa.
Odličnost oblikovanja in obdelave
V: Kritično upravljanje vlage
A: Pred-sušenje je obvezno. Pelete sušite 3–4 ure pri 80–90 stopinjah (176–194 stopinj F), da zmanjšate vsebnost vlage pod 0,1 %. Pravilno sušenje je bistveno za preprečevanje hidrolize med oblikovanjem in zagotavljanje optimalnih mehanskih lastnosti.
V: Priporočeni parametri brizganja
O: Uporabite-splošni vijak z nizkim strigom. Temperature taline morajo biti v območju 260-280 stopinj (500–536 stopinj F). Visoka temperatura kalupa 80-120 stopinj (176-248 stopinj F) je ključnega pomena za doseganje visokokakovostne končne obdelave površine in optimalne kristaliničnosti.
V: Oblikovanje kompozitov z dolgimi vlakni
O: Uporabite velikodušne radije in enotne debeline sten. Lokacije vrat je treba izbrati tako, da spodbujajo poravnavo vlaken v smeri glavne napetosti. Zavedajte se anizotropnega krčenja; za podporo si oglejte naš celoten vodnik za oblikovanje ali tehnično ekipo.
Pogosto zastavljena vprašanja
V: Kdaj naj izberem 50 % LGF namesto 40 % stopnje?
O: Izberite 50-odstotni razred LGF za aplikacije, kjer je zmanjšanje upogiba, vibracij ali lezenja pod visoko, konstantno obremenitvijo absolutna prioriteta številka ena. Če je za vašo zasnovo togost-kritična in nadomeščate debel kovinski del, LFT-G® PA6 GF50 zagotavlja vrhunsko zmogljivost v lahki termoplastični obliki.
V: Ali 50-odstotna obremenitev vlaken vpliva na zasnovo in sposobnost oblikovanja delov?
O: Da. Material ima manjši pretok kot nižje-vsebinske ocene. Zaradi tega je najbolj primeren za dele z debelino stene 2,5 mm ali več. Tanke, kompleksne geometrije so lahko izziv. Toplo priporočamo analizo toka kalupa v fazi načrtovanja, storitev, ki jo naša tehnična ekipa z veseljem zagotovi, da zagotovimo optimalno polnjenje in poravnavo vlaken.
Prinesite nam svoj najtežji izziv zamenjave kovin
Kadar standardni materiali ne morejo delovati, LFT-G® PA6 GF50 poskrbi. Stopite v stik z našo inženirsko ekipo, da se pogovorimo o vaših najzahtevnejših konstrukcijskih aplikacijah in odkrijemo najboljšo rešitev za lahkotnost.
Priljubljena oznake: pa6 gf50 kompozit, Kitajska, proizvajalci, dobavitelji, tovarna, nakup, po meri
